• 磁共振環境下測溫應優先考慮非金屬、無電信號傳輸、抗電磁干擾的溫度監測方式。
• 普通金屬類溫度傳感器在 MRI 環境中可能受到強磁場和射頻信號影響，也可能引入發熱、偽影或安全風險。

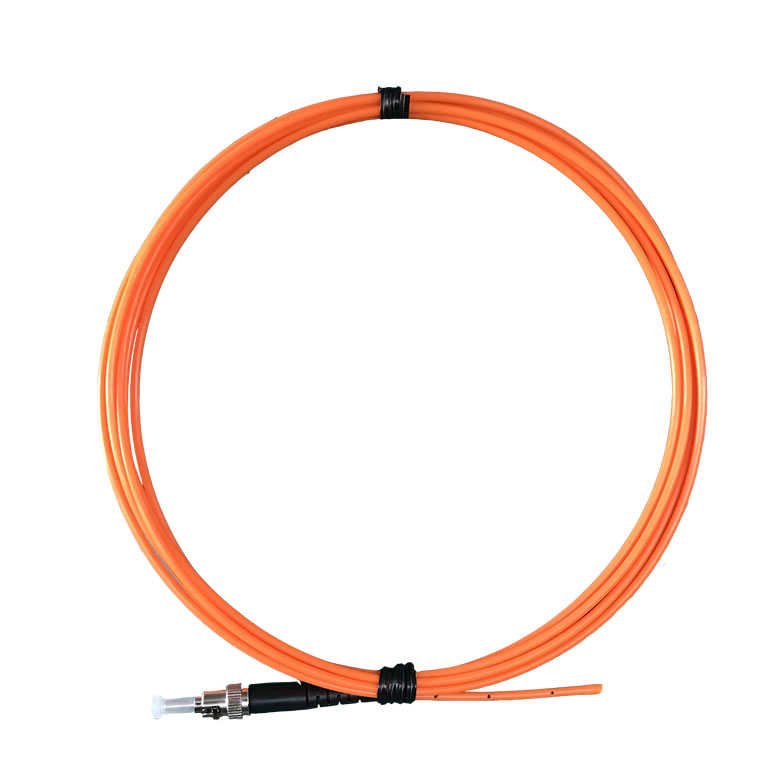

• 熒光光纖測溫通過光信號傳輸溫度信息，傳感端可做到小型化、絕緣化，更適合磁共振兼容設備和附件監測。
• 常見監測位置包括治療探頭、導管附件、線圈附近、患者接觸區域和設備內部發熱部件。
• 溫度數據可用于研發驗證、實時報警、溫升趨勢記錄和設備安全控制。

磁共振成像設備工作時，會形成強靜磁場、梯度磁場和射頻場。對于需要在 MRI 環境中工作的醫療設備、治療附件或監測系統來說，溫度測量不能只考慮精度，還要考慮材料安全、抗干擾能力和對成像質量的影響。

在這類場景中，非金屬測溫方式更容易滿足磁共振兼容要求。尤其是熒光光纖測溫，傳感端不依賴金屬導線傳輸電信號，可降低電磁干擾、感應發熱和電氣安全風險，適合用于 MRI 兼容醫療設備的溫度監測。

一、MRI 環境下測溫為什么更復雜？

1. 強磁場會限制傳感器材料

MRI 設備內部存在強磁場，金屬材料可能受到磁場影響。部分金屬部件還可能產生吸附力、位移風險或影響周邊磁場均勻性，因此傳感器材料選擇需要特別謹慎。

2. 射頻信號可能引起測量干擾

磁共振掃描過程中存在射頻激勵信號，普通電類傳感器和導線可能受到干擾，導致溫度數據波動、漂移或失真。對于需要連續記錄溫度變化的設備，這會影響判斷準確性。

3. 金屬導線可能產生感應發熱

長導線或不合理布線在磁共振環境中可能產生感應電流，進而帶來局部發熱風險。對于貼近患者、導管、探頭或治療附件的測溫點，這一點尤其需要關注。

二、哪些醫用場景需要 MRI 兼容測溫？

1. MRI 引導治療設備

部分治療設備需要在磁共振引導下工作，例如熱治療、消融、介入治療或局部加熱設備。這類設備通常需要實時掌握治療端和周邊部位溫升趨勢。

2. 醫用導管和插入式附件

導管、探頭、鞘管等附件進入 MRI 環境后，如果存在局部發熱或材料不兼容，可能影響使用安全。小型化光纖探頭可用于狹小結構內部或表面監測。

3. 射頻線圈和患者接觸區域

射頻線圈、墊片、固定裝置和患者接觸區域可能出現局部溫升。溫度監測可用于研發測試、表面溫升驗證和異常預警。

4. MRI 兼容監護設備

部分監護設備、傳感附件或輔助裝置需要靠近磁共振設備運行。溫度監測可以幫助評估設備自身發熱和環境適應性。

三、為什么 MRI 場景適合熒光光纖測溫？

1. 非金屬傳感，降低磁場風險

熒光光纖測溫的傳感端可采用非金屬材料封裝，不依賴金屬導線傳輸電信號。相比普通熱電偶、熱電阻等方案，更適合對金屬敏感的磁共振環境。

2. 抗電磁干擾能力強

熒光光纖測溫通過光信號傳輸溫度信息，測量結果不容易受到射頻場、梯度場和周邊電氣設備干擾，適合需要穩定連續采集的醫療設備測試。

3. 絕緣安全性好

光纖本身具有良好的電氣絕緣特性，不會像金屬導線一樣引入導電路徑。對于靠近患者、治療探頭或高隔離要求區域的測溫點，這一優勢非常關鍵。

4. 探頭小，便于植入或貼裝

MRI 兼容附件通常結構緊湊，普通傳感器不容易安裝。熒光光纖探頭可做小型化封裝，適合布置在探頭端部、導管內部、接觸面或狹小空間內。

四、MRI 溫度監測方案怎么設計？

1. 先確認測溫目的

如果用于研發測試，應重點記錄溫度曲線和不同工況下的溫升變化；如果用于設備集成，應重點考慮報警邏輯、接口協議和長期穩定性。

2. 再確定測點位置

常見測點包括：

1. 治療探頭前端。
2. 導管或手柄內部。
3. 射頻線圈附近。
4. 患者接觸區域。
5. 設備內部主要發熱部件。

3. 控制布線和固定方式

光纖走線應避免過度彎折、拉扯和壓迫。靠近患者或運動部件的位置，需要做好固定、防護和標識，避免測試過程中發生位移。

4. 建立報警和記錄機制

溫度監測系統可設置預警值和保護值。當溫度超過設定范圍時，系統應提示操作人員，并記錄溫度曲線，為后續分析提供依據。

五、常見問題

1. MRI 環境下可以使用普通熱電偶嗎？

部分非掃描區域或研發對比測試中可以使用，但靠近強磁場、射頻線圈、患者接觸區域或治療端時，需要謹慎驗證。普通金屬類傳感器可能帶來干擾、發熱或安全風險。

2. 光纖測溫會影響磁共振成像嗎？

合理設計和安裝的光纖測溫系統對成像影響較小。具體是否滿足使用要求，需要結合設備結構、材料封裝、布線方式和實際掃描測試結果確認。

3. 熒光光纖測溫適合長期集成嗎？

適合。對于固定測點、強電磁環境和高絕緣要求的設備，熒光光纖測溫可以作為長期溫度監測方案。但探頭封裝、固定方式和接口協議需要在產品設計階段同步規劃。

4. MRI 測溫系統最重要的指標是什么？

需要綜合看抗電磁干擾、非金屬材料、絕緣性能、響應速度、探頭尺寸和系統穩定性。單獨追求測溫精度并不夠，兼容性和安全性同樣重要。

六、方案選型建議

1. 研發驗證階段

建議采用多點熒光光纖測溫，覆蓋治療端、導管附件、線圈附近和患者接觸區域，記錄不同掃描模式和工作狀態下的溫度變化。

2. 設備集成階段

優先保留關鍵風險測點，將溫度數據接入設備主控系統，實現實時顯示、異常報警和數據記錄。

3. 批量應用階段

重點關注探頭一致性、封裝可靠性、光纖固定、接口穩定性和測試標準化，確保每套設備的測溫表現保持一致。

免責聲明：本文內容僅用于磁共振環境下醫用設備溫度監測方案的技術交流，不作為醫療診斷、臨床操作或設備注冊認證依據。具體產品設計、材料選擇、測點布置和安全控制邏輯，應由設備廠家結合實際結構、法規要求、風險管理和驗證測試結果確定。
